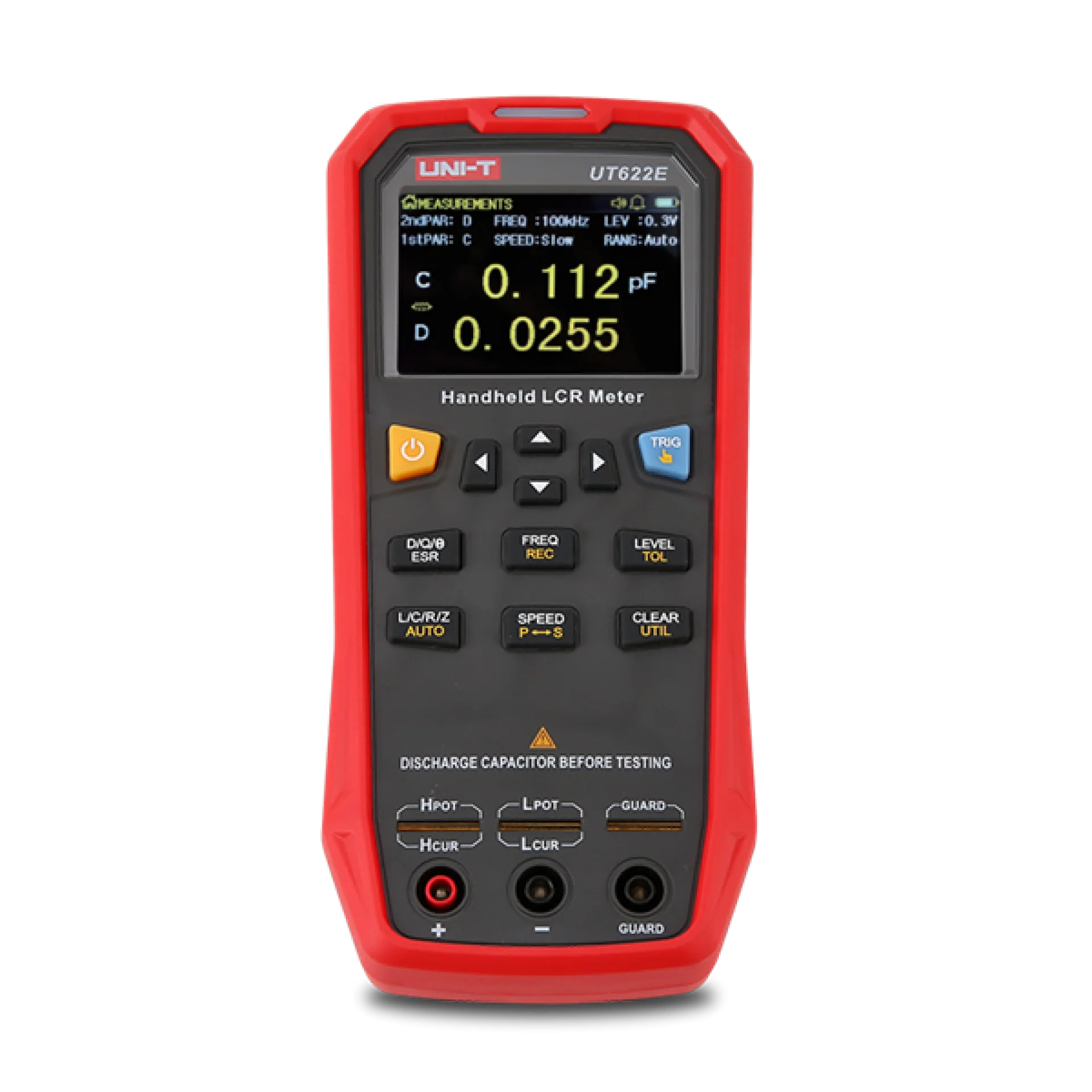

Name: UNI-T UT622E LCR Metre
Brand: uni-t
SKU: 15869
Availability: InStock

1. Elektriksel Veriler

Parametre	Değer
Test Frekansları	100Hz, 120Hz, 1kHz, 10kHz, 100kHz
Test Sinyal Seviyesi	0.1Vrms, 0.3Vrms, 1Vrms
Çıkış Empedansı	100Ω
Besleme Kaynağı	3.7V 1800mAh Şarj Edilebilir Lityum-Polimer Pil / Mini USB (5V, 1A) / 220VAC 50Hz Adaptör
Giriş Koruma Sigortası	0.1A / 250V

2. Performans Verileri

Parametre	Değer
Temel Hassasiyet	%0.10
Birincil Ölçüm Parametreleri	L (Endüktans), C (Kapasitans), R (Direnç), Z (Empedans), DCR (DC Direnç)
İkincil Ölçüm Parametreleri	D (Kayıp Faktörü), Q (Kalite Faktörü), θ (Faz Açısı), ESR (Eşdeğer Seri Direnç)
Endüktans (L) Aralığı	0.00μH - 99.999H
Kapasitans (C) Aralığı	0.00pF - 99.999mF
Direnç / Empedans (Z/R) Aralığı	0.0000Ω - 9.9999MΩ
ESR Ölçüm Aralığı	0.0000Ω - 999.99Ω
Faz Açısı (θ) Aralığı	-179.9° - 179.9°
Test Hızı	Hızlı (20 ölçüm/sn), Orta (5 ölçüm/sn), Yavaş (2 ölçüm/sn)
Eşdeğer Devre Modu	Seri / Paralel
Kalibrasyon/Düzeltme	Açık Devre (Open) / Kısa Devre (Short)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	2.8 inç Renkli TFT LCD (320x240 Piksel)
Maksimum Ekran Okuma Sayısı	99999 (5 Basamak)
Test Soket Yapısı	Üç terminalli test jakları ve beş terminalli entegre soketler
Tolerans Değerlendirme Göstergesi	LED (Geçti: Yeşil, Kaldı: Kırmızı) ve Sesli İkaz
Haberleşme Arayüzü	Mini-USB (PC veri aktarımı ve kayıt)
Sertifikasyonlar	CE, RoHS

4. Boyutlar ve Ağırlık

Parametre	Değer
Cihaz Boyutları (G x Y x D)	93 mm x 192 mm x 44 mm
Ağırlık	420 gr (Pil dahil)

UNI-T UT622E, masaüstü tipi hassas LCR metrelerin performansını portatif bir gövdede buluşturan ergonomik ve endüstriyel bir tasarıma sahiptir. Dahili 1800mAh lityum-polimer bataryası ve kompakt boyutları sayesinde saha operasyonlarında ve hareketli bakım süreçlerinde kesintisiz kullanım özgürlüğü sunar. Gövde üzerinde yer alan entegre 5 terminalli test soketleri, harici kabloya ihtiyaç duymadan SMD ve bacaklı komponentlerin hızlıca ölçülmesini sağlarken; kutu içeriğindeki profesyonel Kelvin maşaları temas direncini minimize ederek ultra düşük empedans ve DCR ölçümlerinde yüksek doğruluk garantiler. Ayrıca, renk kodlu LED tolerans göstergeleri ve sezgisel buton yerleşimi, seri üretim testlerinde operatörün hata payını sıfıra indirerek test verimliliğini maksimize eder.

Elektronik Ar-Ge ve Laboratuvarlar: Yüksek frekanslı devre tasarımı, filtre bobini ve empedans uyumlama testleri, ESR analizi.
Kalite Kontrol ve Giriş Kalite (IQC): Gelen pasif komponentlerin (kondansatör, direnç, endüktör) toleranslarına göre otomatik ayıklanması ve doğrulanması.
Güç Elektroniği ve SMPS Üretimi: Transformatör sargı dirençlerinin (DCR), kaçak endüktansların ve yüksek akımlı elektrolitik filtre kondansatörlerinin ESR değerlerinin tespiti.
Saha Bakım ve Endüstriyel Onarım: Otomasyon kartları, inverterler, motor sürücüler ve PLC modüllerinde bozulan kondansatör ve endüktansların yerinde diagnostik kontrolü.
Akademik ve Eğitim Kurumları: Elektrik-elektronik mühendisliği laboratuvarlarında pasif bileşen empedans karakteristiklerinin deneysel analizi.

UNI-T ürün kodlama hiyerarşisinde 'UT' ön eki üreticinin (Uni-Trend) tescilli test ve ölçü aletleri ailesini simgeler. '620' serisi, markanın yüksek hassasiyetli taşınabilir empedans ve LCR analizörleri segmentini temsil etmektedir. Model numarasının sonundaki 'E' harfi ise serinin amiral gemisi (en üst konfigürasyon) olduğunu gösterir. UT622 serisinde A ve C modelleri bulunurken; 'E' varyantı, maksimum test frekansını 100kHz'e taşıyan, standart modellere ek olarak DCR (Doğru Akım Direnci) ölçüm motorunu barındıran ve fabrika çıkışı profesyonel Kelvin test probları ile donatılmış en gelişmiş model kodudur.
