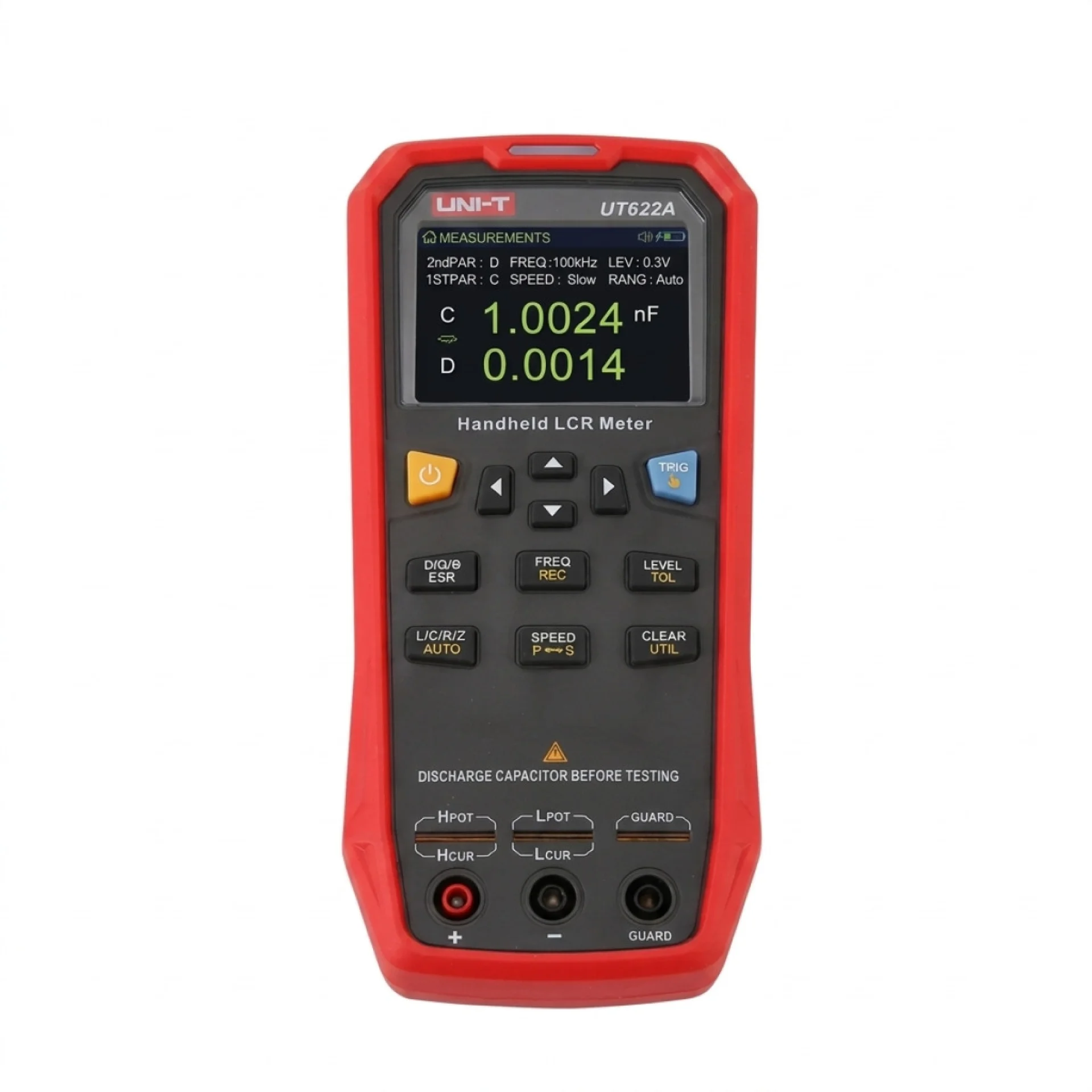

Name: UNI-T UT622A LCR Metre
Brand: uni-t
SKU: 15868
Availability: InStock

1. Elektriksel Veriler

Parametre	Değer
Test Frekansları	100Hz, 120Hz, 1kHz, 10kHz
Test Seviyesi	0.1Vrms, 0.3Vrms, 1Vrms
Çıkış Empedansı	100Ω
Besleme Kaynağı	3.7V 1800mAh Lityum-Polimer Şarj Edilebilir Pil
Harici Güç / Şarj Girişi	Mini-USB (5V, 1A), Şarj Adaptörü: 220VAC, 50Hz
Giriş Koruma Sigortası	0.1A / 250V

2. Performans Verileri

Parametre	Değer
Temel Hassasiyet	%0.10
Maksimum Okuma	99999 Sayım (Birincil Parametre)
Minimum Çözünürlük	0.0001
Ölçüm Hızı	Hızlı (20 ölçüm/sn), Orta (5 ölçüm/sn), Yavaş (2 ölçüm/sn)
Endüktans (L) Ölçüm Aralığı	0.00µH - 99.999H
Kapasitans (C) Ölçüm Aralığı	0.00pF - 99.999mF
Direnç / Empedans (Z/R)	0.0000Ω - 9.9999MΩ
Eşdeğer Seri Direnç (ESR)	0.0000Ω - 999.99Ω
Kayıp Faktörü (D) / Kalite Faktörü (Q)	D: 0.0000 - 9.9999 / Q: 0.0000 - 99999
Faz Açısı (θ)	-179.9° ile 179.9° arası
Tolerans Modu ve Ayırma	%1 - %20 (Geçti/Kaldı LED indikatörlü)
Kalibrasyon Fonksiyonu	Açık Devre / Kısa Devre Düzeltme

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	2.8 inç TFT LCD Renkli Ekran (320x240 Piksel)
Test Portu Tipi	3 terminalli test jakları, 5 terminalli test soketleri
Haberleşme Arayüzü	Mini-USB Portu (PC bağlantısı ve veri aktarımı)
Çalışma Sıcaklık Katsayısı	0.1 x (Belirtilen hassasiyet) / °C (0°C-18°C veya 28°C-40°C)
Sertifikasyonlar	CE, RoHS

4. Boyutlar ve Fiziksel Özellikler

Parametre	Değer
Genişlik x Yükseklik x Derinlik	93 mm x 192 mm x 44 mm
Ağırlık	420 g (Pil dahil)

UNI-T UT622A, geleneksel masaüstü LCR metrelerin sunduğu laboratuvar hassasiyetini, 420 gramlık hafif ve ergonomik el tipi gövdede buluşturur. 2.8 inç yüksek çözünürlüklü TFT ekranı, düşük ışıklı laboratuvar ve saha ortamlarında bile tüm birincil ve ikincil parametrelerin net bir şekilde okunmasını sağlar. Gövde üzerinde konumlandırılan tolerans kontrol LED'leri, seri komponent testlerinde ekran takibi gerektirmeden anında görsel onay sunarak kalite kontrol süreçlerini hızlandırır. Hem doğrudan parça yerleştirme soketleri hem de kablolu test portları sunan çift terminalli mimarisi, SMD ve bacaklı (THT) komponentlerin pratik bir biçimde ölçülmesine olanak tanır.

Elektronik Ar-Ge ve Tasarım Laboratuvarları: Pasif bileşenlerin (indüktör, kondansatör, şok bobinleri) frekans cevabı ve ESR karakterizasyonu.
Kalite Kontrol ve Giriş Kalite (IQC): Üretim hatlarına giren pasif komponentlerin tolerans sınırları dahilinde hızlı seri ayrımı (Geçti/Kaldı denetimleri).
Endüstriyel Bakım ve Saha Onarımı: Anahtarlamalı güç kaynakları (SMPS), motor sürücüleri ve inverter kartlarındaki filtre kondansatörlerinin ESR değerlerinin tespiti.
Eğitim Kurumları ve Üniversiteler: Elektrik-elektronik mühendisliği laboratuvarlarında pasif filtre, rezonans ve empedans deneyleri.
Radyo Frekansı (RF) ve Ses Sistemleri İmalatı: Bobin sarım testleri, crossover filtre ayarları ve endüktans doğrulama uygulamaları.

UNI-T ürün kodlama hiyerarşisinde 'UT' ön eki markanın tescilli test ve ölçüm cihazları sınıfını (Uni-Trend) temsil eder. '622' serisi, kompakt formda masaüstü doğruluk sınıfı sunan yeni nesil el tipi yüksek hassasiyetli LCR metre ailesini tanımlar. Model kodunun sonundaki 'A' harfi, serinin giriş/temel frekans segmentini simgeler; bu modelde maksimum test frekansı 10 kHz (100Hz, 120Hz, 1kHz, 10kHz) seviyesinde sunularak endüstriyel bakım ve temel laboratuvar gereksinimleri için optimize edilmiş, maliyet-performans odaklı bir konfigürasyon sağlanmıştır.
