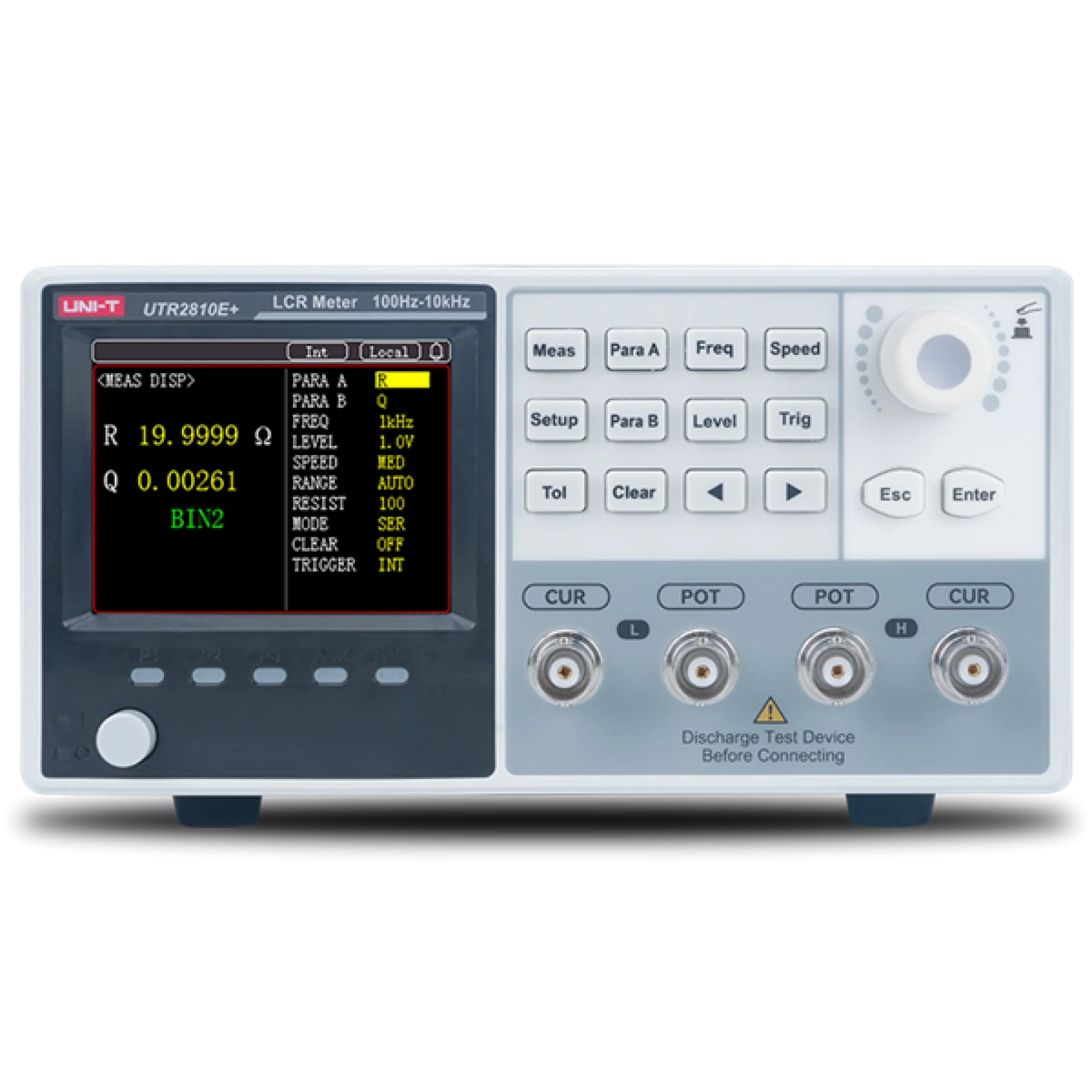

UNI-T UTR2810E+ Masa Tipi LCR Metre - Olimpiyat Otomasyon Büyüt

Hızlı Teklif Al

Yardıma mı İhtiyacınız Var?

+90 342 215 3575

Ürünler

UNI-T UTR2810E+ Masa Tipi LCR Metre

Öne Çıkanlar

Temel Teknik Özellikler

  • Geniş Frekans Kapsamı: Pasif bileşenlerin karakterizasyonu için 100Hz, 120Hz, 1kHz ve 10kHz seçilebilir test frekansları.
  • Yüksek Hassasiyet ve Çözünürlük: %0.1 temel ölçüm doğruluğu ve 6 basamaklı gösterim çözünürlüğü.
  • Yüksek Ölçüm Hızı: Saniyede 33 ölçüme (30 ms) kadar ulaşabilen dinamik test kapasitesi.
  • Gelişmiş Parametre Analizi: Birincil (Cp, Cs, Lp, Ls, Z, R, G, Y) ve ikincil (D, Q, X, B, Rp, θr, θd) parametreler ile toplam 42 farklı ölçüm kombinasyonu.
  • Otomatik LCR Seçimi: Bileşen türünü otomatik olarak algılayarak en uygun parametre ve eşdeğer devre modunu uygulama yeteneği.
  • Endüstriyel Entegrasyon: Otomatik sınıflandırma ve hat entegrasyonu sağlayan Handler ve RS-232 arayüz desteği.
  • Zengin Aksesuar Kiti: Hassas testler için 4-telli test fikstürü ve Kelvin test probları ile birlikte teslimat.

1. Elektriksel Veriler

ParametreDeğer
Besleme Gerilimi110V / 220V AC (50/60 Hz)
Güç Tüketimi20W - 30W
Test Frekansları100Hz, 120Hz, 1kHz, 10kHz
Frekans Hassasiyeti%0.02
AC Seviyesi0.1Vrms, 0.3Vrms, 1Vrms (±%10)
AC Kaynağı İç Direnci30Ω / 100Ω (±%5)

2. Performans Verileri

ParametreDeğer
Temel Ölçüm Doğruluğu%0.1
Test HızıHızlı: 30 ms (33 kez/sn), Orta: 170 ms, Yavaş: 350 ms
Direnç/Empedans Ölçüm Aralığı (R, X, |Z|)0.00001Ω - 99.9999MΩ
İndüktans Ölçüm Aralığı (L)0.00001µH - 9.99999kH
Kapasitans Ölçüm Aralığı (C)0.00001pF - 999.999mF
Kayıp Faktörü / Kalite Faktörü (D / Q)D: 0.00001 - 9.99999 / Q: 0.00001 - 99999.9
Faz Açısı ÖlçümüDerece: -179.999° ~ 179.999°, Radyan: -3.14159 ~ 3.14159
Ölçüm Kombinasyonları42 farklı birincil/ikincil parametre eşleştirmesi

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Ekran Tipi2.8 inç TFT LCD (320x240 Piksel)
Haberleşme ArayüzleriRS-232C, Handler Arayüzü
Eşdeğer Devre ModuSeri / Paralel
Tetikleme ModlarıDahili (Internal), Manuel, Harici (External), Veri Yolu (Bus)
Karşılaştırıcı (Sıralama)BIN1 - BIN3, NG, AUX, Sesli/Görsel Bildirim

4. Boyutlar ve Fiziksel Özellikler

ParametreDeğer
Genişlik x Yükseklik x Derinlik174 mm x 88 mm x 267 mm
Ağırlık2.15 kg
UNI-T UTR2810E+, ergonomik masaüstü mimarisi ve yüksek okunabilirlik sunan 2.8 inç renkli TFT ekranı ile operatör odaklı bir kullanım deneyimi sağlar. Kompakt kasa tasarımı laboratuvar masalarında minimum yer kaplarken, 4 telli Kelvin bağlantı terminalleri kablo parazit empedanslarını sıfırlayarak ultra hassas ölçümlere imkan tanır. Entegre Handler arayüzü sayesinde otomatik bileşen ayıklama (sorter/handler) sistemlerine doğrudan tak-çalıştır entegre edilebilir; böylece hem Ar-Ge seviyesinde detaylı analizlerde hem de seri üretim hatlarında yüksek verimli kalite kontrol süreçlerinde benzersiz bir hız ve stabilite sunar.
  • Elektronik İmalat ve Montaj (EMS): Giriş kalite kontrol (IQC) istasyonlarında SMD/THT kondansatör, indüktör ve dirençlerin parti doğrulamaları ve tolerans sınıflandırması.
  • Otomatik Test ve Ayıklama Hatları: Handler portu üzerinden PLC ve otomasyon sistemlerine bağlanarak hızlı bileşen tolerans tasnifi (BIN1-BIN3, NG).
  • Ar-Ge ve Tasarım Laboratuvarları: Pasif filtre tasarımı, empedans eşleme ve bobin/trafo nüve parametrelerinin yüksek doğrulukla analizi.
  • Güç Elektroniği ve Trafo Üretimi: Güç transformatörlerinin kaçak indüktans, eşdeğer seri direnç (ESR) ve kalite faktörü (Q) testleri.
  • Teknik Servis ve Kalibrasyon Merkezleri: Hassas komponent seviyesi arıza tespiti ve devre elemanlarının yaşlanma/bozulma testleri.
UTR2810E+ model kodu cihazın sınıfını ve kabiliyetlerini hiyerarşik olarak tanımlar: 'UTR', UNI-T markasının masaüstü (Benchtop) test ve ölçüm cihazları serisini ifade eder. '28' serisi, gelişmiş LCR metre mimarisini ve endüstriyel standarttaki bileşen analiz platformunu gösterir. '10' sayısı, cihazın desteklediği maksimum test frekansı olan 10 kHz eşiğine işaret eder. 'E' takısı, yüksek hızlı ölçüm yeteneğini (33 kez/sn) ve temel Handler/RS-232 otomasyon fonksiyonlarını içeren ekonomik-endüstriyel konfigürasyonu tanımlar. Sonda yer alan '+' (Plus) simgesi ise güncellenmiş TFT renkli ekran donanımını, genişletilmiş matematiksel analiz özelliklerini ve artırılmış temel doğruluk (%0.1) standardını temsil eder.
