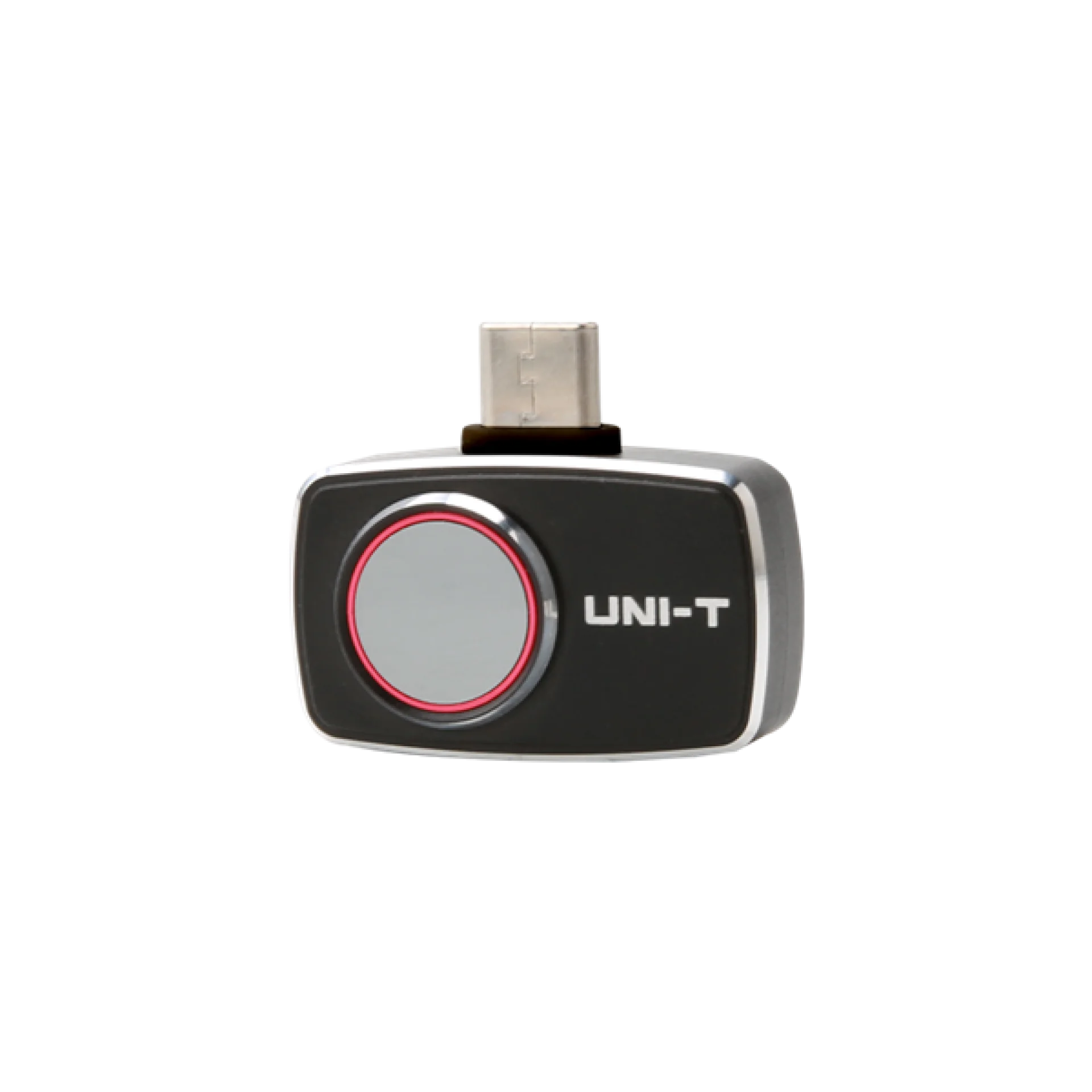

UNI-T UTi721M Android için Termal Kamera Modülü

Öne Çıkanlar

Temel Teknik Özellikler

  • Yüksek Çözünürlüklü Termal Sensör: 256×192 piksel IR çözünürlük ile net, ayrıntılı ve yüksek doğruluklu termal haritalama.
  • Geniş Sıcaklık Aralığı: -20℃ ile 550℃ arasındaki aşırı sıcaklık dalgalanmalarını algılayabilen ikili kazanç ölçeği.
  • Yüksek Yenileme Hızı: Akıcı görüntü analizi sağlayan 25 Hz kare yenileme oranı ile gecikmesiz canlı izleme.
  • Üstün Termal Hassasiyet: ≤50mK NETD değeri ile yüzeyler arasındaki mikroskobik sıcaklık farklarını kolayca ayırt etme yeteneği.
  • Çift Fonksiyonlu Kullanım: Standart endüstriyel denetim modunun yanı sıra medikal ön tarama için EST (Yükseltilmiş Vücut/Cilt Sıcaklığı) modu.
  • Gelişmiş Analiz Araçları: Ekran üzerinde dinamik olarak 3 nokta, 3 çizgi ve 3 alan (dikdörtgen) sıcaklık ölçüm analizörü.
  • Doğrudan Akıllı Telefon Entegrasyonu: Android cihazlara USB Tip-C arayüzü ile tak-çalıştır mimarisi, ek batarya şarjı gerektirmez.
  • Çoklu Görüntüleme Modları: Termal, PIP (Resim içinde Resim) ve Görsel Füzyon ile kusursuz hata teşhisi.

1. Elektriksel Veriler

ParametreDeğer
Arayüz / BağlantıUSB Tip-C
Güç KaynağıAkıllı Telefondan Doğrudan Besleme (Harici pil gerektirmez)
Uyumlu İşletim SistemiAndroid

2. Performans Verileri

ParametreDeğer
IR Çözünürlüğü256 × 192 piksel
Görüş Alanı (FOV)56.0° × 42.2°
Termal Duyarlılık (NETD)≤50mK @25℃
Mekânsal Çözünürlük (IFOV)3.8 mrad
Kare Hızı≤25 Hz
Spektral Aralık8 ~ 14 µm
Lens Odak Uzaklığı / Odak3.2 mm / Odaksız (Focus-free)
Sıcaklık Ölçüm Aralığı-20℃ ~ 550℃ (-4℉ ~ 1022℉)
Kazanç ÖlçekleriDüşük Kazanç: -20℃ ~ 150℃ / Yüksek Kazanç: 0℃ ~ 550℃
Doğruluk (Kesinlik)Sanayi: ±2℃ veya ±%2; EST: ±0.5℃ (30℃~40℃)
Emisivite0.01 ~ 1.00 ayarlanabilir (Varsayılan: 0.95)
Ölçüm ModlarıSanayi, EST (Yükseltilmiş Cilt Sıcaklığı)
Renk Paletleri7 (Beyaz Sıcak, Siyah Sıcak, Kırmızı Sıcak, Demir Yay, Lav, Gökkuşağı, Gökkuşağı HC)
Görüntü ModlarıTermal, Füzyon, PIP (Resim içinde Resim)
Ekran Analizörleri3 Nokta / 3 Çizgi / 3 Dikdörtgen
Kayıt BiçimleriGörsel: JPEG / Video: MP4

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Düşme Dayanımı1 metre
Kablo Donanımı1 m USB Tip-C Uzatma Kablosu
SertifikalarCE, UKCA, FCC, RoHS
Alarm FonksiyonlarıYüksek / Düşük Sıcaklık Otomatik Sesli/Görsel Alarm
İzleme FonksiyonlarıOtomatik Sıcak Nokta / Soğuk Nokta Takibi

4. Boyutlar ve Ağırlık

ParametreDeğer
Gövde Boyutları (U x G x Y)33 mm × 28.2 mm × 11.3 mm
Ürün Net Ağırlığı12 gr
Paketleme TipiKarton Kutu
Yalnızca 12 gram ağırlığı ve ultra kompakt boyutları (33x28.2x11.3 mm) ile UNI-T UTi721M, cepte taşınabilir endüstriyel bir teşhis laboratuvarı sunar. Doğrudan akıllı telefona takılabilen tasarımı, harici batarya ağırlığını ve şarj derdini tamamen ortadan kaldırır. Beraberinde gelen 1 metrelik uzatma kablosu sayesinde dar panolar, motor arkaları veya operatörün doğrudan erişemeyeceği menfezler gibi tehlikeli ve zorlu alanlarda güvenli kontrol imkânı tanır. 1 metreden düşmeye dayanıklı sağlam gövde mimarisi, zorlu saha koşullarında cihazın uzun ömürlü kullanımını garanti altına alırken; odaklama gerektirmeyen (focus-free) optik sistemi ile anında netleme sağlayarak saha teknisyenlerinin analiz sürecini ciddi oranda hızlandırır.
  • Elektrik Panoları ve Dağıtım Merkezleri: Aşırı ısınan şalterler, gevşek klemens bağlantıları, aşırı yüklenmiş fazlar ve sigorta arızalarının temassız tespiti.
  • Mekanik Bakım ve Kestirimci Bakım: Rulman, motor yatakları, kayış-kasnak sistemleri ve dişli kutularındaki aşırı sürtünme kaynaklı sıcaklık artışlarının izlenmesi.
  • Bina Yalıtımı ve HVAC Sistemleri: Isı köprüleri, hava kaçakları, tıkalı radyatör hatları, yerden ısıtma borusu güzergâhı ve klima kanallarındaki enerji kayıplarının haritalandırılması.
  • Elektronik ve PCB Kart Tasarımı / Onarımı: Devre kartlarındaki kısa devre yapmış, aşırı akım çeken mikro komponentlerin (opsiyonel makro lens ile) hassas teşhisi.
  • Güneş Enerjisi Sistemleri (GES / PV): Fotovoltaik paneller üzerindeki bypass diyot arızaları ve sıcak nokta (hotspot) hücre hasarlarının hızlı taranması.
  • EST (Cilt Sıcaklığı Tarama): Toplu geçiş noktalarında veya iş yerlerinde yükseltilmiş vücut/cilt sıcaklığı taraması ile ön sağlık kontrolleri.
UNI-T ürün kodlama hiyerarşisinde 'UTi' ön eki, markanın profesyonel termal görüntüleme (Thermal Imager) ailesini temsil eder. '7' serisi, üst-orta segment termal performans sınıfını belirtirken; '21' ibaresi 256x192 piksellik yüksek çözünürlüklü VOx (Vanadyum Oksit) mikrobolometre dedektör mimarisine ve genişletilmiş 550°C sıcaklık tavanına işaret eder. Modelin sonundaki 'M' harfi ise 'Mobile' (Mobil Modül) terimini ifade ederek, cihazın bağımsız bir ekran/gövde yerine doğrudan mobil cihazlara (Android USB Tip-C) entegre çalışan tak-çalıştır form faktöründe olduğunu belgeler.
