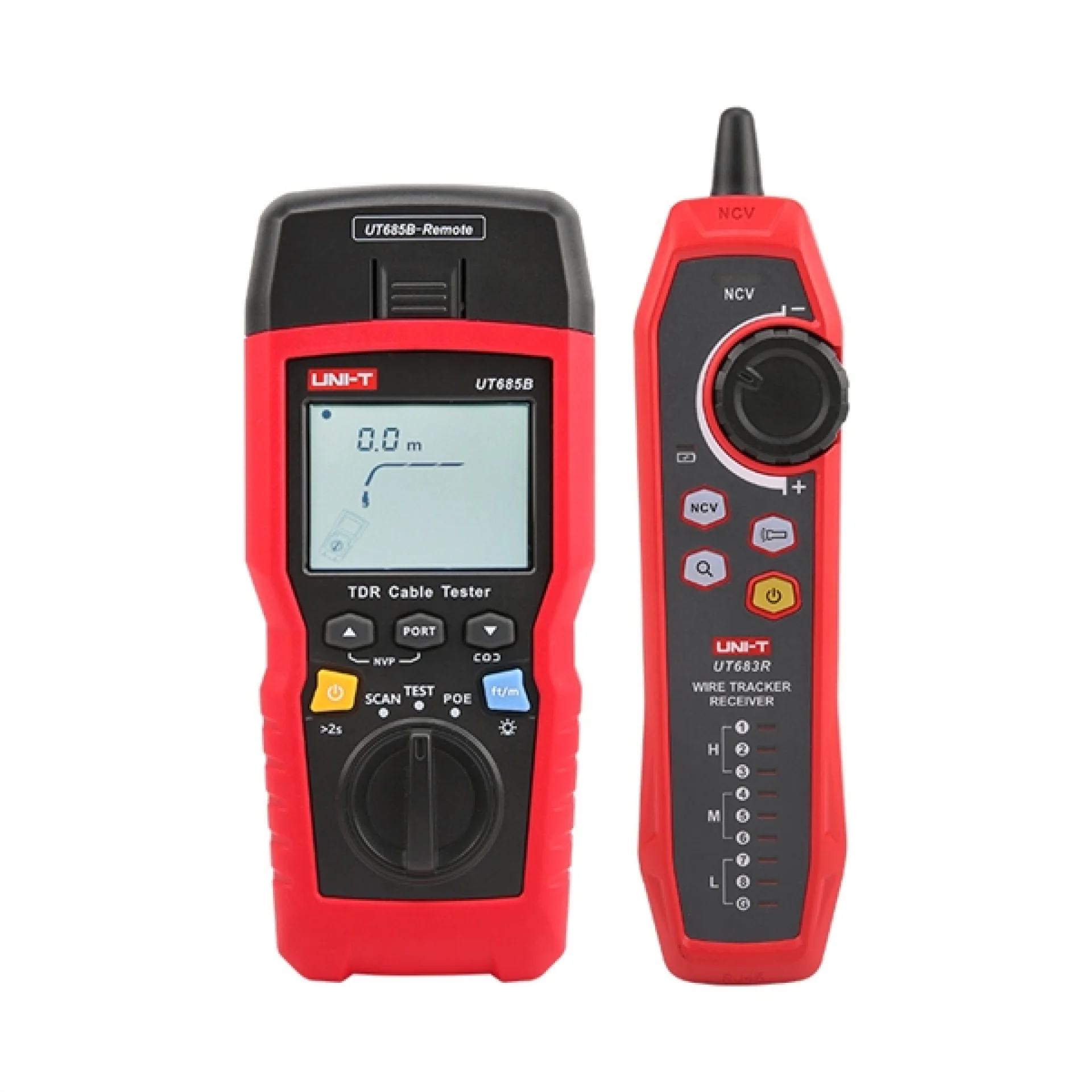

UNI-T UT685B KIT TDR Kablo Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

  • Gelişmiş TDR Teknolojisi: Kablolardaki kopukluk, kısa devre ve empedans uyumsuzluklarının mesafesini noktasal olarak belirler.
  • Geniş Kablo Desteği: UTP, FTP, SSTP bükümlü çift ağ kabloları ile 50Ω, 75Ω ve 93Ω koaksiyel kablo altyapılarını tam destekler.
  • Kapsamlı PoE Analizi: IEEE 802.3af ve 802.3at standartlarını otomatik algılayarak güç besleme sınıflandırmasını raporlar.
  • Yüksek Giriş Güvenliği: Canlı hat voltaj dalgalanmalarına karşı 70V DC giriş gerilimi koruması sağlar.
  • Switch Port Tanımlama: Switch üzerindeki ilgili portun LED'ini tetikleyen 'Port Blinking' özelliği ile hat takibini kolaylaştırır.
  • Yüksek Metraj Kapasitesi: 500 metreye kadar kablo metrajı ölçümü ve 0.33 m hassas çözünürlük sunar.
  • Grafiksel Kablo Eşleme: Ters bağlantı, çapraz çift ve açık devre gibi kablolama hatalarını net ekran grafik şemasıyla gösterir.

1. Elektriksel Veriler

ParametreDeğer
Giriş Koruması70V DC
Güç Kaynağı4 x 1.5V AAA Alkalin Pil
PoE Algılama StandartlarıIEEE 802.3af, IEEE 802.3at
PoE Güç TespitiMevcut (Voltaj ve Polarite)

2. Performans Verileri

ParametreDeğer
Mesafe Ölçüm TeknolojisiTDR (Zaman Alanı Reflektometrisi)
Kablo Uzunluğu Ölçüm Menzili500 m
Uzunluk Çözünürlüğü0.33 m
Uzunluk Doğruluğu±%4 veya 0.6 m
Desteklenen Kablo TipleriBükümlü Çift: UTP, FTP, SSTP; Koaksiyel: 50Ω, 75Ω, 93Ω
Ek Test FonksiyonlarıPort Yanıp Sönme (Port Blinking), Kablo Eşleme (Wiremap), Kablo İzleme

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Ekran Tipi2.8 inç Arkadan Aydınlatmalı Monokrom Grafik LCD
Arayüz Dili ve GösterimGrafiksel Arayüz (Kablo Haritası ve Hata Görselleştirme)
Otomatik KapanmaYaklaşık 10 dakika işlem yapılmadığında
SertifikasyonlarCE, UKCA, RoHS

4. Boyutlar ve Fiziksel Veriler

ParametreDeğer
Cihaz Boyutları (Y x G x D)180 mm × 84 mm × 37.8 mm
Gövde YapısıDarbeye dayanıklı endüstriyel ABS muhafaza
UNI-T UT685B KIT, saha teknisyenlerinin zorlu koşullarda hız ve hassasiyet ihtiyacını karşılamak üzere ergonomik ve dayanıklı bir form faktöründe tasarlanmıştır. 2.8 inçlik arkadan aydınlatmalı grafik LCD ekranı, zayıf aydınlatmalı data merkezlerinde veya pano arkalarında bile kablo topolojisinin tek bakışta anlaşılmasını sağlayan net bir görselleştirme sunar. Cihazın darbe emici dış gövdesi saha şartlarında düşmelere karşı ekstra mukavemet sağlarken, menü gezintisi ve fonksiyon tuşları tek elle dahi rahatlıkla kontrol edilebilecek şekilde optimize edilmiştir. Ayrıca, harici prob ve adaptör setini içeren KIT yapısı, RJ45, RJ11 ve F-tipi koaksiyel konnektörler arasında ilave aparata ihtiyaç duymadan kesintisiz geçiş yapılmasına imkan tanır.
  • Veri Merkezleri ve Sistem Odaları: Yapısal kablolama doğrulama, patch panel eşleme ve port identifikasyonu çalışmalarında.
  • Telekomünikasyon ve ISS Altyapıları: Geniş ağ kurulumlarında DSL (RJ11) ve Ethernet hatlarının metraj ve arıza tespiti işlemlerinde.
  • Güvenlik ve CCTV Sistemleri: IP kameralar için PoE güç varlığının doğrulanması ve koaksiyel (RG59, RG6 vb.) analog hat testlerinde.
  • Endüstriyel Otomasyon Sistemleri: Fabrika otomasyon ağlarındaki parazit veya fiziksel yıpranma kaynaklı hat kopukluklarının TDR ile lokalizasyonunda.
  • Bina Yönetim Sistemleri (BMS): Yangın ihbar, interkom ve erişim kontrol kablolamalarının süreklilik ve sonlandırma testlerinde.
UNI-T ürün kodlama hiyerarşisinde 'UT' ön eki üreticinin tescilli test ve ölçüm cihazı ailesini temsil eder. '600' serisi genel olarak ağ, iletişim ve kablo altyapı analizörlerini kapsarken; '85' model grubu cihazın gelişmiş TDR (Time Domain Reflectometry) tabanlı mesafe ve kablo haritalama yeteneklerine sahip olduğunu gösterir. 'B' revizyonu; PoE (Power over Ethernet) sınıflandırması ve yüksek voltaj (70V DC) koruması gibi endüstriyel güncellemelerin eklendiği üst segment donanım versiyonunu ifade eder. 'KIT' ibaresi ise cihazın yalnızca ana ünite olarak değil; uzak sonlandırıcı birim, RJ45/RJ11 test kabloları, timsah klips adaptörleri ve koaksiyel F konnektör dönüştürücüleri içeren tam teşekküllü profesyonel saha seti olarak sunulduğunu belirtir.
