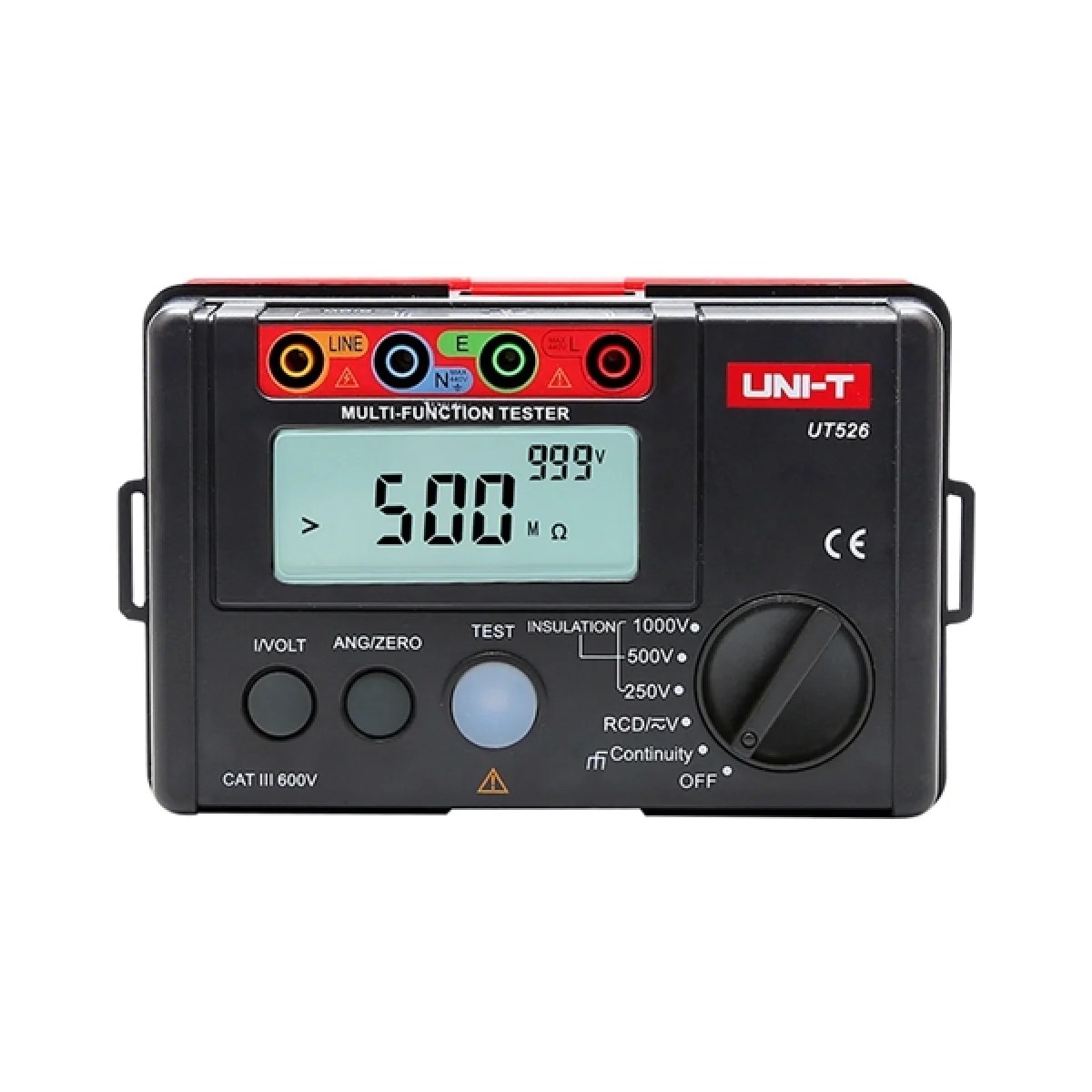

UNI-T UT526 Çok Fonksiyonlu Tesisat Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

  • Çok Yönlü Test Yeteneği: İzolasyon direnci (meger), kaçak akım rölesi (RCD) testi, süreklilik (topraklama sürekliliği) ve AC/DC voltaj ölçümünü tek bir kompakt cihazda birleştirir.
  • Geniş Yalıtım Direnci Aralığı: 250V, 500V ve 1000V test voltajları ile 500MΩ'a kadar güvenilir izolasyon ölçümü.
  • Kapsamlı RCD Fonksiyonu: 10mA'den 300mA'e kadar test akımı seçenekleri ile 0° ve 180° faz açısı geçiş desteği.
  • Yüksek Hassasiyetli Süreklilik: Standartlara uygun >200mA kısa devre akımıyla düşük dirençli (0Ω~2000Ω) süreklilik doğrulaması.
  • Gelişmiş Güvenlik Donanımı: Yüksek gerilim uyarıları için entegre kırmızı ikaz ışıkları ve otomatik voltaj tanıma sistemi.
  • 10.000 Sayım Ekran: Net ve hassas okumalar sunan 71x34mm boyutlarında geniş LCD ekran.

1. Elektriksel Veriler

ParametreDeğer
Yalıtım Direnci Test Voltajları250V / 500V / 1000V (±%10)
Yalıtım Direnci Ölçüm Aralığı (250V)0,05MΩ ~ 200MΩ ±(%5+5)
Yalıtım Direnci Ölçüm Aralığı (500V)0,05MΩ ~ 300MΩ ±(%5+5)
Yalıtım Direnci Ölçüm Aralığı (1000V)0,05MΩ ~ 500MΩ ±(%5+5)
RCD Çalışma Gerilimi220V ±%10 (45Hz ~ 65Hz)
RCD Test Akımları10mA / 30mA / 100mA / 300mA (%0 ~ %20)
Süreklilik Test Akımı / Voltajı>200mA (R<2Ω) / Yaklaşık 5V
Gerilim Ölçüm Aralığı (AC/DC)0 ~ 440V ±(%5+2)

2. Performans Verileri

ParametreDeğer
RCD Açma Süresi (Trip Time)0ms~2000ms (10mA), 0ms~500ms, 0ms~300ms (100mA/300mA) ±(%5+2)
RCD Faz Açısı Seçimi0° ve 180°
Düşük Direnç Süreklilik Aralığı0Ω ~ 2000Ω ±(%2+5)
Ekran Çözünürlüğü / Sayımı10.000 Basamak (Count)
Kısa Devre Akımı<2mA
Aralık SeçimiManuel Aralık (Manual Range)
Otomatik AlgılamaAC/DC Voltaj Otomatik Tanımlama

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Güç Kaynağı6 x 1.5V AA Pil (LR6)
Görsel UyarıcılarKırmızı Uyarı LED Işıkları, Düşük Pil Uyarısı
SertifikasyonlarCE, UKCA
Gövde RengiKırmızı ve Gri (Endüstriyel Koruyucu Tasarım)
Ağırlık380 g (Hafif ve Ergonomik)

4. Boyutlar

ParametreDeğer
Cihaz Boyutları (GxDxY)160 mm x 100 mm x 71 mm
Ekran Boyutu71 mm x 34 mm (Geniş LCD)
UNI-T UT526, endüstriyel saha profesyonellerinin ihtiyaç duyduğu taşınabilirlik ve dayanıklılığı mükemmel bir dengede sunar. Yalnızca 380 gramlık ağırlığı ve ergonomik gövde yapısı, tek elle kullanım ve yüksekte yapılan test çalışmalarında operatör yorgunluğunu minimize eder. Saha koşullarında güvenliği artırmak amacıyla entegre edilen kırmızı uyarı LED'leri, tehlikeli gerilim veya izolasyon test süreçlerinde kullanıcıya anında görsel geri bildirim sağlar. Birlikte gelen boyun askısı (gallus) ve taşıma çantası, eller serbest çalışma imkanı sağlayarak saha operatörlerine panolarda hızlı ve güvenli test icra etme kolaylığı sunar.
  • Alçak Gerilim Tesisat Devreye Alma: Binaların, fabrikaların ve ticari tesislerin elektrik panolarının ilk kabul ve periyodik uygunluk kontrolleri.
  • Kaçak Akım Koruma Sistemleri Doğrulaması: RCD/Artık akım anahtarlarının standartlara uygun açma süresi ve akım hassasiyeti testleri.
  • Motor ve Transformatör Bakımı: Elektrik motorları, kablo güzergahları ve sargıların 1000V'a kadar yalıtım direnci testleri.
  • Topraklama ve Koruma İletkeni Süreklilik Ölçümü: PE koruma iletkenlerinin, eşpotansiyel baraların ve metal konstrüksiyonların topraklama sürekliliği denetimleri.
  • Endüstriyel Bakım-Onarım ve Arıza Arama: Tesisat arızalarının hızlı tespiti, hat kaçaklarının analizi ve AC/DC gerilim seviyelerinin doğrulanması.
UNI-T ürün isimlendirme metodolojisinde 'UT' ön eki, markanın profesyonel Test ve Ölçüm Cihazları (Uni-Trend Testers) gamını ifade eder. '500' serisi numaralandırma, elektrik tesisat güvenliği, yalıtım direnci (meger) ve topraklama/RCD test cihazlarına tahsis edilmiş özel kategoridir. '526' model kodu ise bu seride cihazın çok fonksiyonlu (Multi-Function Installation Tester) mimarisini temsil eder; salt izolasyon test cihazlarından farklı olarak RCD açma süresi, düşük direnç süreklilik ve otomatik AC/DC voltmetre fonksiyonlarının tek gövdede birleştirildiğini ve kompakt saha odaklı tasarımı simgeler.
