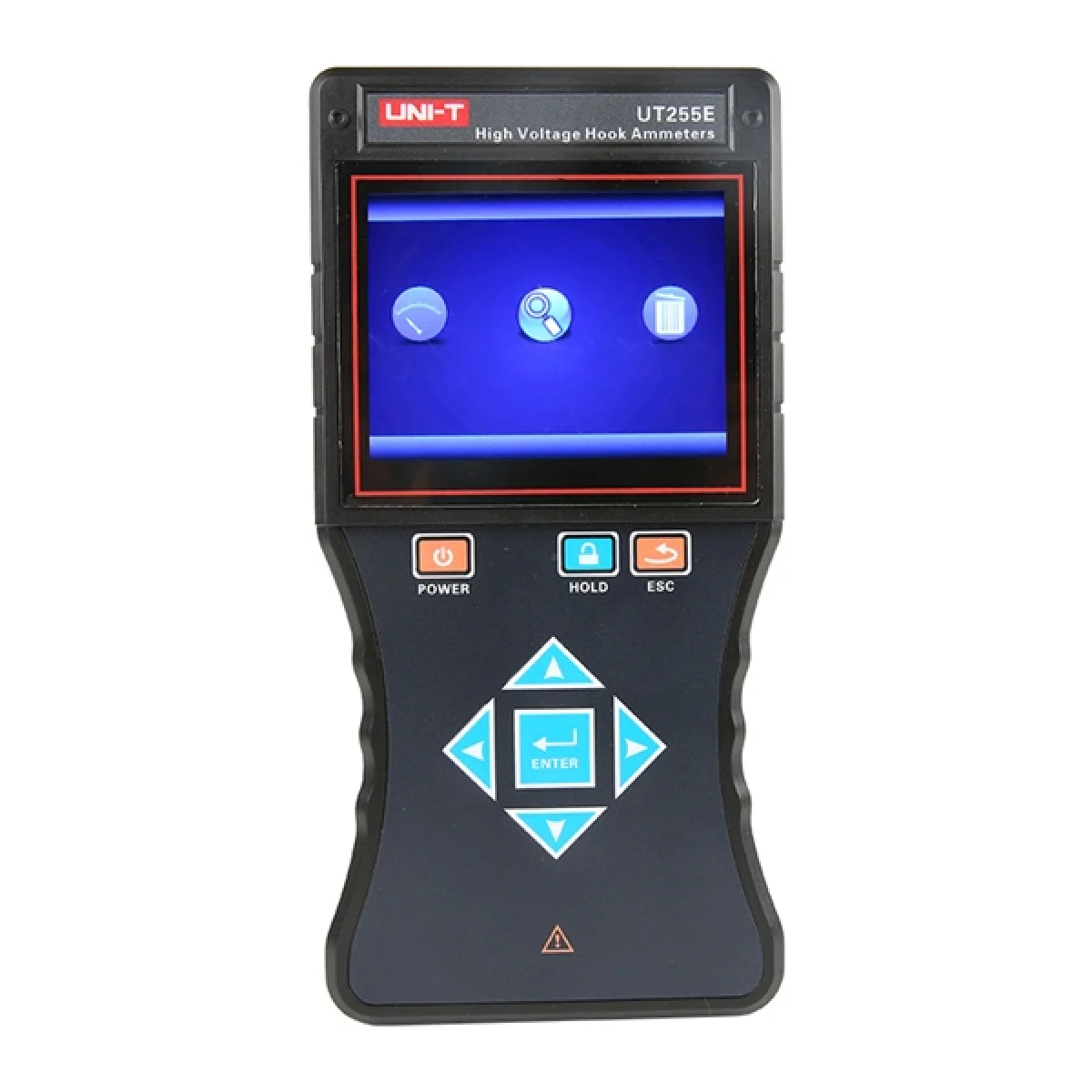

UNI-T UT255E Kablosuz Yüksek Düşük Voltaj Kancalı Ampermetre

Öne Çıkanlar

Temel Teknik Özellikler

  • Geniş Akım Skalası: 0 ile 20.000 A AC aralığında geniş dinamik ölçüm kabiliyeti.
  • Uzun Mesafe Kablosuz İletim: 433 MHz bandında 150 metre mesafeye kadar parazitsiz, güvenli veri aktarımı.
  • Yüksek Gerilim İzolasyonu: 110 kV'a kadar kılıflı, 35 kV'a kadar çıplak iletkenlerde güvenli temaslı ölçüm sağlayan 5 metrelik teleskopik yalıtım stoku.
  • Geniş Bara ve Kablo Kapasitesi: Ф168 mm kablo ve 168x245 mm bara geometrilerine uyumlu ergonomik kanca yapısı.
  • Gelişmiş Ekran ve Hafıza: Renkli 3,5 inç LCD ekran ile anlık dalga/değer izleme ve 9999 ölçümlük dahili kayıt hafızası.
  • Çift Katmanlı Esnek Bobin: Pozisyon hatalarını minimize eden ve zorlu köşelerde bile yüksek doğruluk sunan sensör mimarisi.
  • USB Şarj Edilebilir Güç Yönetimi: Sahada 10 saate kadar kesintisiz ölçüm imkanı tanıyan dahili lityum batarya altyapısı.

1. Elektriksel Veriler

ParametreDeğer
AC Akım Ölçüm Aralığı0 ~ 20.000 A (Otomatik Aralık)
AC Akım Çözünürlüğü10 mA
Ölçüm Doğruluğu (0 ~ 99,9A)±%2 ± 5 dgt
Ölçüm Doğruluğu (100A ~ 6000A)±%3 ± 5 dgt
Ölçüm Doğruluğu (6,00kA ~ 20,0kA)±%4 ± 5 dgt
Frekans Ölçüm Aralığı45 Hz ~ 75 Hz (Çözünürlük: 0,1 Hz, Doğruluk: ±1 Hz)
Çevrimiçi Hat Gerilimi (Çıplak İletken)< 35 kV
Çevrimiçi Hat Gerilimi (Yalıtımlı Kablo)< 110 kV
Yalıtım Dayanım GücüYalıtım Çubuğu: AC 110 kV/rms; Dedektör & Alıcı: 2000 V/rms

2. Performans Verileri

ParametreDeğer
Kablosuz İletim Frekansı433 MHz (Eş kanal parazitsiz)
Kablosuz İletişim Mesafesi150 metreye kadar (Düz hat görüşü)
Örnekleme Hızı2 kez / saniye
Veri Depolama Kapasitesi9999 set kayıt
Ekran Özellikleri3,5 inç Gerçek Renkli TFT LCD (Parlaklık ayarlanabilir)
Pil & Çalışma SüresiŞarj edilebilir Lityum Pil (USB Şarjlı), Yaklaşık 10 saat kesintisiz çalışma
Otomatik Kapanma15 dakika işlem yapılmadığında

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Sensör TeknolojisiDahili çift katmanlı esnek bobin (Rogowski/Kanca tipi CT)
Maksimum İletken ÇapıMaks. Ф168 mm (Kablo / Tel)
Maksimum Bara ÖlçüsüФ168 mm x 245 mm
Koruma YapısıDamlama Önleyici Tip II
Çalışma Ortam Koşulları-10°C ~ 40°C, < %80 RH
Yalıtım Çubuğu BoyutuTeleskopik: Kapalı ~1 m, Açık ~5 m

4. Boyutlar ve Ağırlık

ParametreDeğer
Kanca Dedektörü Boyutları310 mm x 270 mm x 52 mm
Alıcı Ünite Boyutları250 mm x 100 mm x 40 mm
Kanca Dedektörü Ağırlığı496 g (Pil dahil)
Alıcı Ünite Ağırlığı395 g (Pil dahil)
Teleskopik Çubuk Ağırlığı1,45 kg
Toplam Sistem Ağırlığı11,5 kg (Özel taşıma çantası ve tüm aksesuarlar dahil)
UNI-T UT255E, yüksek gerilim altındaki dağıtım ve iletim hatlarında iş güvenliğini en üst düzeye çıkarmak için tasarlanmış yenilikçi bir ölçüm platformudur. Teleskopik 5 metrelik yüksek yalıtımlı çubuğu ve efor tasarrufu sağlayan mekanik kanca geometrisi, personelin iletkene doğrudan yaklaşma zorunluluğunu ortadan kaldırarak ark flaşı ve elektrik çarpması risklerini bertaraf eder. 433 MHz frekansındaki güçlü RF iletimi sayesinde operatör, trafo sahası veya direk altı gibi tehlikeli bölgelerden 150 metreye kadar uzaklaşarak konforlu bir mesafeden 3,5 inç renkli ekranda ölçümleri canlı takip edebilir. Çift katmanlı entegre bobin yapısı, kanca içerisindeki iletken konumundan kaynaklanabilecek sapmaları en aza indirirken, hafifletilmiş gövde yapısı (yaklaşık 496 g kanca başlığı) uzun süreli saha operasyonlarında kullanıcı yorgunluğunu minimize eder.
  • Yüksek ve Orta Gerilim İletim/Dağıtım Hatları: Havai hatlarda doğrudan akım taşıma kapasitesinin ve faz dengesizliklerinin tespiti.
  • Trafo Merkezleri ve İndirici Merkezler: Güç transformatörlerinin yük ve kaçak akım testleri, demir çekirdek topraklama akımı izleme uygulamaları.
  • Ağır Sanayi ve Ark Ocakları Tesisleri: 20.000 A seviyesine ulaşan devasa bara sistemlerinin ve besleme kablolarının yük analizi.
  • Yeraltı Kablo Galerileri ve Dağıtım Panoları: Çok damarlı zırhlı ve kılıflı kablolarda izolasyon bozulması kaynaklı kaçak akım ölçümleri.
  • Yenilenebilir Enerji Santralleri (GES ve RES): Yüksek kapasiteli merkezi invertör çıkışları ve ana toplama baralarındaki akım harmonik ve yük testleri.
  • Periyodik Bakım ve Arıza Tespiti: Enerji kesintisi yapılması mümkün olmayan kritik hatlarda canlı bakım (live-line) taramaları.
UNI-T ürün isimlendirme metodolojisinde 'UT250' ürün grubu; güç sistemleri, kaçak akım analizörleri ve yüksek gerilim ölçüm cihazlarını temsil eden profesyonel endüstriyel seridir. '255' kök numarası, cihazın yüksek gerilim hatlarında güvenli akım izleme için özel yalıtımlı gövde ve kablosuz haberleşme donanımına sahip üst sınıf kancalı ampermetre platformu olduğunu belirtir. Model kodunun sonundaki 'E' takısı (Enhanced/Expanded) ise genişletilmiş akım aralığını (20 kA'e kadar), entegre 433 MHz uzun menzilli RF kablosuz modülünü, yenilenmiş 3,5 inç tam renkli ekranı ve 9999 verilik genişletilmiş kayıt kapasitesini ifade eden gelişmiş kurumsal revizyondur.
