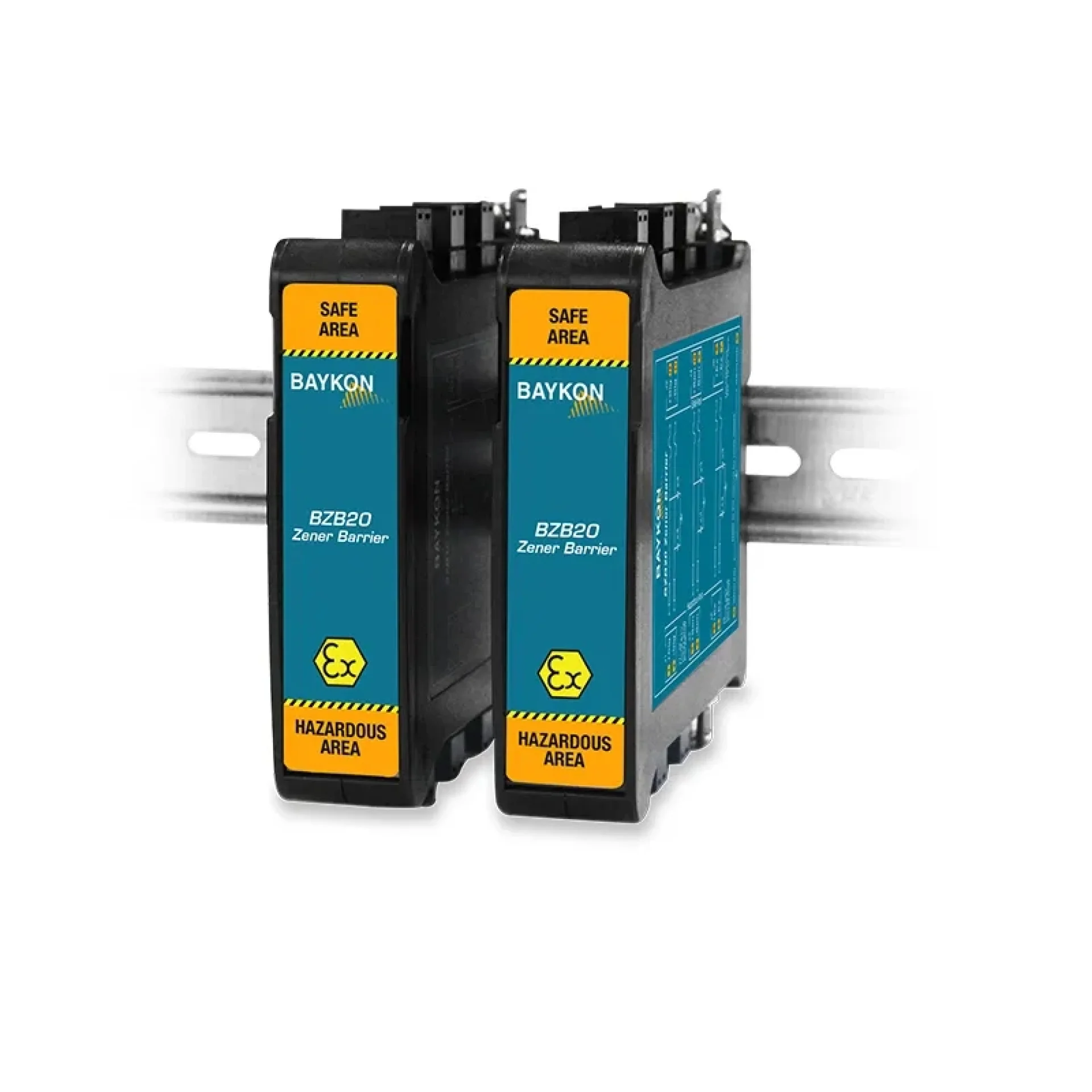

BZB20 Zener Bariyer

Ürün Tanıtımı ve Genel Özellikleri

BZB20 zener bariyer, ATEX ortamında kurulu bir terazinin ya da tartım sisteminin analog yük hücrelerini güvenli sahadaki tartım indikatörüne bağlamak için tasarlanmıș, üç kanallı ve kompakt bir güvenlik bariyeridir.

BZB20 kullanımı ile standart zener bariyerlerin ağırlık ölçümlerinde neden oldukları sıcaklıkla ağırlık değișimi, ölçüm kararlılığı ve tartım hassasiyet azalması problemleri elimine edilir. BZB20 Zener bariyer birden fazla yük hücresine sahip terazilerde veya tartım sistemlerinde kullanıldığında yük hücresi besleme terminallerindeki voltaj, standart bir Zener bariyer kullanımına göre 1,7 kat daha yüksek olacaktır. Bu voltaj yüksekliği yük hücresinin sinyal uçlarında, aynı oranda daha hassas ölçümler yapılmasını sağlar.

BZB20 kullanımı ile standart zener bariyerlerin neden olduğu ağırlık kayması yok edilerek patlayıcı ortamlarda, güvenli endüstriyel ortamlardaki tartım performansı ve hassasiyeti elde edilir.

Fonksiyonel Özellikler ve Uygulama Alanları

Kullanım Alanları

• Zone 0/1/2 veya Zone 20/21/22 patlayıcı ortamlarda doğru ölçüm için;
•  Yük hücreleri, Kuvvet sensörleri ve strain gage bazlı basınç sensörleri bağlantısı,
• Her türlü endüstriyel terazi, kantar ve tartım sistemi.

• Zone 0/1/2 veya Zone 20/21/22 patlayıcı ortamlarda doğru ölçüm için;
•  Yük hücreleri, Kuvvet sensörleri ve strain gage bazlı basınç sensörleri bağlantısı,
• Her türlü endüstriyel terazi, kantar ve tartım sistemi.

Avantajları

•  Zener bariyer tasarımı yük hücresi için yapılmıștır.
•  Yük hücresi ile yapılan tartımlarda standart zener bariyerlerden kaynaklanan hassasiyet ve doğruluk azalması, ölçüm kararlılığı ve ısıl kararlılık problemlerini elimine eder.
•  Yük hücresi besleme, sinyal ve sens bağlantıları tek bir BZB20 üzerinden yapılır.

•  Zener bariyer tasarımı yük hücresi için yapılmıștır.
•  Yük hücresi ile yapılan tartımlarda standart zener bariyerlerden kaynaklanan hassasiyet ve doğruluk azalması, ölçüm kararlılığı ve ısıl kararlılık problemlerini elimine eder.
•  Yük hücresi besleme, sinyal ve sens bağlantıları tek bir BZB20 üzerinden yapılır.
